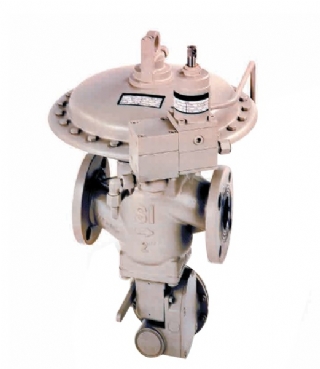

工商业调压器RB4700

  RB4700系列调压器适用于区域调压站, 大型工业用户等需要调压器作出快速反应的用户。内置的平衡补偿系统保证了在进口压力变化很大的情况下也能保持出口压力的稳定。

RB4700系列调压器可选配SSV8600切断阀,该切断阀配置了复位手 柄并可安装远程控制系统。

技术特性

» 最大进口压力:25bar

» 出口压力:5mbar～13bar

» 最小压力差:0.5bar

» 调压精度等级:AC 1

» 关闭压力等级:SG 2.5

» 工作温度:-20℃～+60℃

» 连接尺寸:DN25, DN40, DN50, DN80, DN100

» 可选配置:超压切断阀、低压切断阀、消音器

指挥器

RB 4700系列调压器可按如下表格选配指挥器

TF 5                    1                    X            可选压力范围

                                             1             低压: 5 - 280 mbar

                                             2             中压: 0.1 - 1 bar

                                             3             高压: 0.25 - 13 bar

出口压力范围

                              d: 弹簧线径   De: 外径   Lo: 自由高度   It: 有效圈数

流量特性系数 KG

型号定义
