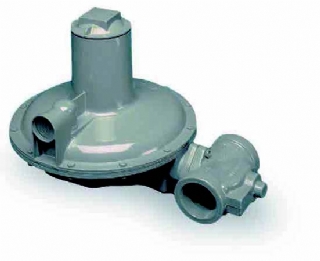

B34N/B34R系列调压器

技术特性

B34系列是一种多功能、大皮膜控制的调压器，适合于用气负荷

会频繁突然变化的工商业供气领域。坚固的结构使基本型B34只需要

更换调节弹簧即可满足不同的出口压力应用。

最大入口压力：8.6bar

出口压力范围：7.5-504mb

最大流量：792 Nm3/h

调压精度：±5%

关闭压力：10%

工作温度：-20~65℃

连接尺寸：DN40  DN50 NPT

出口压力范围

颜色                        出口压力范围

桔色                     3.0” w.c.～5.0” w.c.

棕色                     4.0” w.c.～6.5” w.c.

绿色                     5.0” w.c.～8.0” w.c.

黑色                     6.5” w.c.～13.0” w.c.

紫色                     9.1” w.c.～20.8” w.c.

蓝色                    15.0” w.c.～28.0” w.c.

银色                    1.0PSIG～2.0 PSIG

零部件材料

阀体铸铁

阀口黄铜

阀垫丁腈橡胶

皮膜上下腔体铸铝

皮膜丁腈橡胶和尼龙

安装尺寸图（单位：mm）

连接尺寸  A    B    C    D     E     F    G    H    R

2"NPT    14   73   221  324   110   254  56   114   57

阀口对应的最大入口压力

阀口尺寸         阀口系数          最大入口压力(bar)

1/4"                125                   8.6

1/4"×3/8"          125                   8.6

3/8"                290                   8.6

3/8"×1/2"          305                   8.6

1/2"                500                   5.2

1/2"×5/8"          550                   4.1

5/8"                700                   4.1

5/8"×3/4"          750                   4.1

3/4"                900                   4.1

3/4"×7/8"          950                   4.1

7/8"                1200                  4.1

7/8"×1"            1245                  1.7
