TVC一体化修正仪涡轮流量计 Loading Zoom, please wait

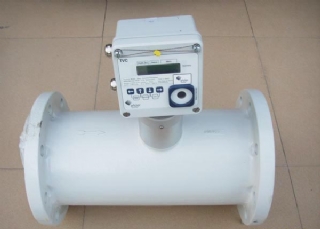

产品名称:TVC一体化修正仪涡轮流量计
关键词:TVC一体修正流量计 涡轮流量计 ELSTER一体流量计
型号:TVC
品牌:ELSTER
规格:DN50-DN150

段小姐:0755-28127285   15012939881  在线QQ:2881779216

龚小姐:0755-29049559   13537704290  在线QQ:2881779207

黄小姐:0755-28127092   13760317372  在线QQ:2881779200


传真号码:+86-0755-28127295   邮箱:13823239409@139.com

详细详细


Elster-Instromet的TVC是带有一体化修正仪的涡轮流量计。修正仪显示流量计实际读数和流量。通过内置的传感器,流量计也可根据操作压力和温度来计算标况下的流量。此外,在进行体积换算时也会考虑气体的压缩系数。可将各种气体的压缩系数设定为固定值或根据各种计算公式进行计算。

TVC型气体涡轮流量计在稳定状态下具有长期稳定性,高精度和使用可靠的特点。由于配有Elster-Instromet专利的测量芯,节省了维护服务时间,可在现场为TVC更换测量芯及调整测量范围。涡轮流量计测量芯由O型圈支撑,不受应力影响,因此,不会受流量计外壳或环境条件如温度的影响.


    工作原理:气体流经流量计推动涡轮叶片旋转。叶轮的转数与通过涡轮流量计的气体体积成正比。在流量计入口处安装有一个特殊设计的专利导流架,对进入流量计的气流进行加速。导流架的设计可消除任何潜在的流体扰动,如涡流或不对称流。随着流速的增加,对涡轮叶片的推动力也同时增加。确保了流量计在允许的误差范围内高精度计量,即使在小流量也可以准确计量。作用在涡轮叶片上的气流是轴向的,涡轮安装在主传动轴上,传动轴配有高强度的

球轴承。涡轮叶片的旋转经齿轮组减速后,通过装在蜗杆上磁耦合机构直接将工况流量脉冲信号上传至TVC一体化的修正仪中。同时被测量气体的温度和压力也被内置的高精度温度和压力传感器精确测量并上传到一体化修正仪中参与进行标况流量计算。气体通过涡轮叶片后,在出口通道内压力得到回复,通道设计可确保流态的最优化。





符合标准:Elster-Instromet的TVC型涡轮流量计是根据DIN EN ISO 9001:

2000和DIN EN ISO 14001标准要求生产的。涡轮流量计的设计、生产和测试遵循

下列导则、标准和规范的规定:

- EC导则97/23/EC关于压力设备

- EC导则94/9/EC关于防爆

- EC导则71/318/EC关于气体流量计

- 现行的德国和欧洲标准(如EN 12261, AD 2000)

- OIML R6、R31和R32条款

我们生产的所有流量计都由权威机构PTB认可的标定装置进行标定。也可

提供根据PED要求进行压力测试和强度测试的测试证书。

材料:涡轮流量计的壳体材料为GGG-40(球墨铸铁),符合最高安全标

准并防火(HTB)





◆ 型号 G65-G650

◆ 流量范围 10-1000m3/h

◆ 口径 DN50-150(2″-6″)

◆ 压力等级 PN10 / 16

◆ 温度范围

◆ 介质:-10℃~+60℃

◆  环境:-20℃~+70℃

◆ 带测量芯的气体涡轮流量计

◆ 表体材质:球墨铸铁

◆ 安装紧凑,进口直管段L≥2 DN

◆ 表体长度 3 DN

◆ 获得EC和各国认证(如PTB), 中国型式批准证书

◆ 适用介质:天然气,石油气,城市煤气,丁烷,空气,氮气,其它气体请咨询
