elster TRZ2气体涡轮流量计 Loading Zoom, please wait

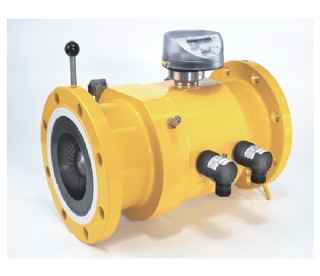

产品名称:elster TRZ2气体涡轮流量计
关键词:elster TRZ2气体涡轮流量计
型号:TRZ2
品牌:elster
规格:DN50-DN150

段小姐:0755-28127285   15012939881  在线QQ:2881779216

龚小姐:0755-29049559   13537704290  在线QQ:2881779207

黄小姐:0755-28127092   13760317372  在线QQ:2881779200


传真号码:+86-0755-28127295   邮箱:13823239409@139.com

详细详细

    elster TRZ2 是贸易计量用气体涡轮流量计,口径为DN 50 - 150。表体材质为球墨铸铁或钢,取决于压力等级。有几种形式可供选择。

Elster-instrometTRZ2型气体涡轮流量计在稳定状态下具有长期稳定性,多年来的应用已充分证明其在气体流量计方面具有高精度和使用可靠的特点。

由于配有Elster-instromet专利的测量芯,节省了维护服务时间,可在现场为TRZ2更换测量芯及调整测量范围。

涡轮流量计测量芯由O型环支撑,不受应力影响,因此,不会受流量计外壳或环境条件如温度的影响。

  工作原理:气体流经流量计推动涡轮叶片旋转。叶轮的转数与通过涡轮流量计的气体体积成正比。在流量计入口处安装有一个特殊设计的专利导流架,对进入流量计的气流进行加速。导流架的设计可消除任何潜在的流体扰动,如涡流或不对称流。随着流速的增加,对涡轮叶片的推动力也同时增加。确保了流量计在允许的误差范围内高精度计量,即使在小流量也可以准确计量。作用在涡轮叶片上的气流是轴向的,涡轮安装在主传动轴上,传动轴配有高强度的球轴承。

涡轮叶片的旋转经齿轮组减速后,通过装在蜗杆上磁耦合机构传给固定在无压表头内的8位机械计数器。气体通过涡轮叶片后,在出口通道内压力得到回复,通道设计可确保流态的最优化。

符合标准:Elster-instrometTRZ2型涡轮流量计是根据DIN EN ISO 90012000DIN EN ISO 14001标准要求生产的。涡轮流量计的设计、生产和测试遵循下列导则、标准和规范的规定:

EC导则97/23/EC关于压力设备

EC导则94/9/EC关于防爆

EC导则71/318/EC关于气体流量计

—现行的德国和欧洲标准(如EN 12261AD2000

OIML R6R31R32条款

我们生产的所有流量计都由权威机构PTB认可的标定装置进行标定。也可以提供根据PED要求进行压力测试和强度测试的测试证书。

材料:涡轮流量计的壳体材料为GGG-40(球墨铸铁)或钢,符合最高安全标准并防火(HTB)。




*型号G65-1600

*流量范围5-2500m3/h

*口径 DN50-200(2-8) 【注:DN50/2不配置专利导流架(要求上游直管段长度L5DN)】

*压力等级 PN10-100ANSI 150-600

*温度范围 -20~+60℃(其它温度范围请咨询客服)

*带测量芯的气体涡轮流量计

*手动油泵(PN25-100ANSI30-600涡轮流量计的标准配置)

*安装紧凑,进口直管段L2DN

*表体长度3DN

*适用介质:天然气,石油气,城市煤气,丁烷,空气,氮气,其它气体请咨询客服

*测温套筒内置在表体上(可选项)

*配置高频脉冲发生器(可选项)

*Absolute-ENCODER S1 计数器(可选项)
